RCGZ管道自卸式除铁器

产品介绍

RCGZ系列管道式永磁自动除铁器由管道体、驱动装置、磁体运行装置三大部分组成，驱动装置安装在管道壁上，通过链轮、链条带动管道体内磁分离腔的磁体运行装置运转，永磁体将管道内物料中的混杂的铁磁性物质通过出铁口排出管道外。该设备主要用于水泥行业，选粉机选粉后的回磨粗粉及熟料预粉碎后入磨前的细粉除铁，防止铁粒在磨内集聚，从而提高磨机的生产效率，水泥灌装工序前的除铁，可以将混杂于水泥中的铁杂质自动清选、排放，保障生产稳定运行。

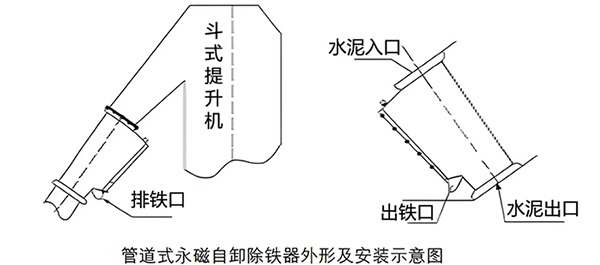

工作原理及安装示意图

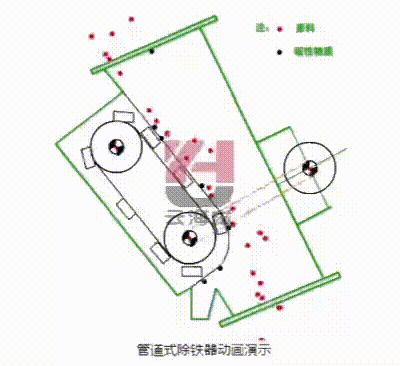

RCGZ管道自卸式除铁器串接于倾角45°～75°的物料输送管道中，当物料流经该除铁器时，其中的铁磁性物质被吸附到管道除铁器的不锈钢管壁上，随永磁体的移动而逐渐向出铁口方向滑动，实现与物料分离。在出铁口处，因永磁体沿循环运动方向移开，铁磁性物质失去磁力吸引，在重力的作用下从出铁口排出，实现物料的自动除铁。

技术特点

⑴本设备采用高剩磁的钕铁硼作为磁源，除铁效率高，使用寿命长。

⑵动力源采用小功率摆线针轮减速电机，传动采用精 密滚子链轮，具有体积小、重量轻、运转可靠平稳、故障少等优点，用户使用方便，维修容易。

⑶本设备结构设计合理、紧凑，安装方便，串接于物料输送管道中即可使用。

⑷除铁过程连续、自动，设备启动后无需看管。

⑸适用于封闭物料输送系统，工作中无粉尘逸出，无环境污染。

技术参数

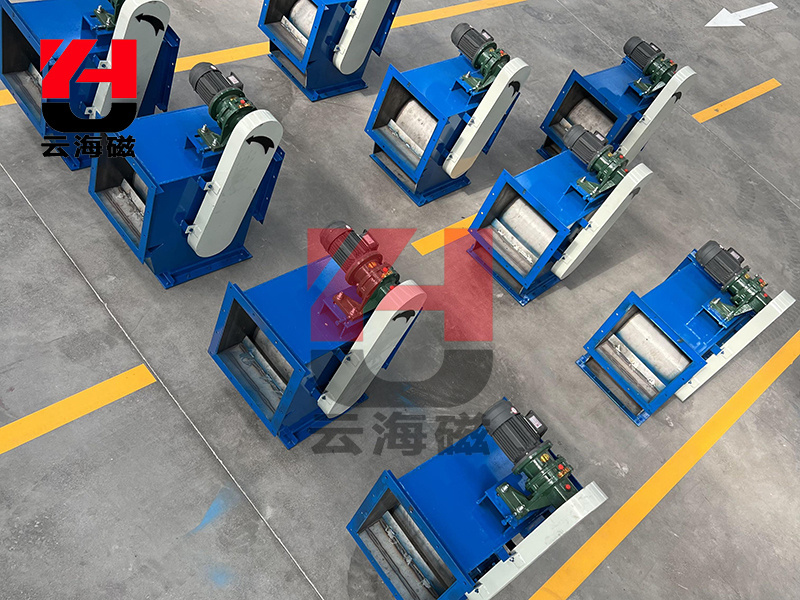

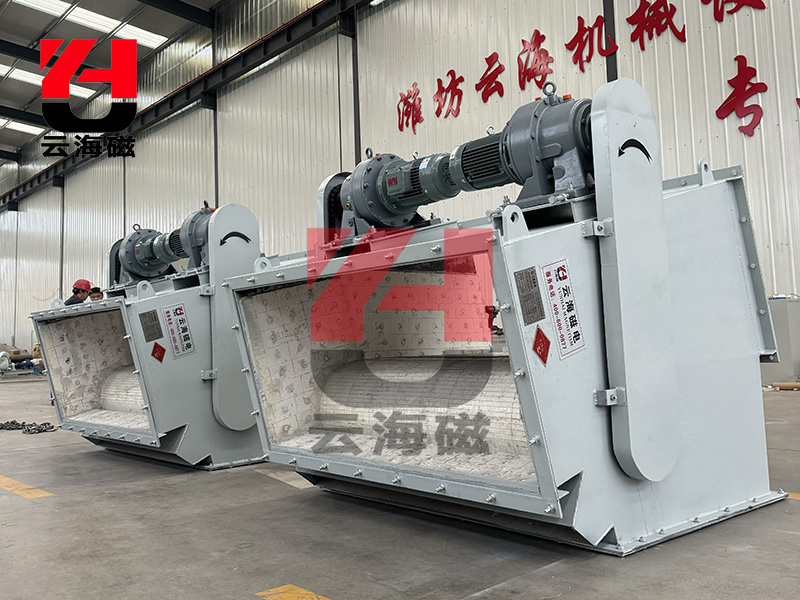

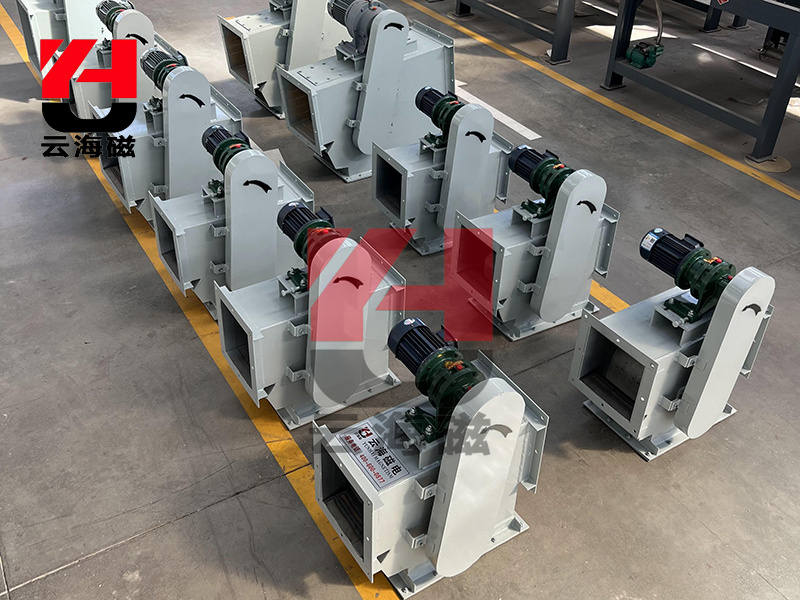

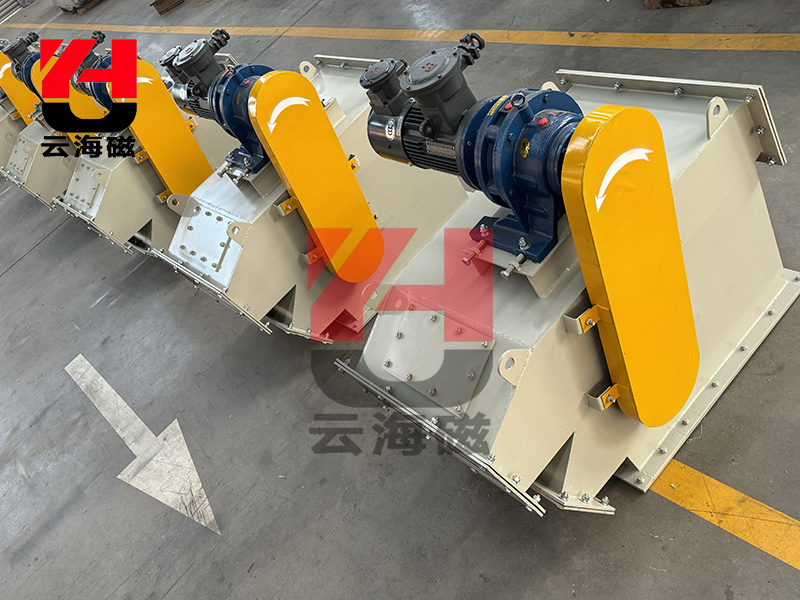

产品图片

现场安装
