GJT金属探测器

产品介绍

　　GJT系列金属探测仪主要用于矿山（石矿.铁矿.金矿等）、水泥、选煤、火力发电、冶金、化工、造纸、林业、环保、建材等行业的皮带输送机中，它利用金属进入传感器电磁场时所产生的变化信号，通过电子技术对其进行处理并驱动执行机构（电磁铁、电机开关）动作，从而排出有害金属,将金属异物探测排除，以提高产品质量和确保设备的安全运行。

工作原理

　　在电路设计中应用了金属检测技术——数字移相及数字化检测技术，高灵敏度设计，将220V交流电转换成直流电源，通过数字电路将高频电流供给传感器，形成高频磁场。当有金属通过传感器时，金属中产生涡流，通过放大电路将被放大的输出信号送回控制回路，产生控制信号，控制驱动电路输出，使本机报警指示输出、外界输出动作，从而达到利用金属进入传感器电磁场范围时所产生的微弱变化信号，通过工控数字电路对之进行分析处理并驱动执行机构动作，从而排出危害金属。检测灵敏度可达φ20mm铁、铝球，并且灵敏度调试简单方便，灵敏度会随传感器的不同而有所改变。

技术特点

1．传感器的底脚安装尺寸是按照GB.TD－75型胶带输送机架给定的尺寸，安装简便。

2．控制箱可远传五米，可避免现场恶劣环境的影响。

3．采用了多种抗干扰措施，有效地防止了误操作。

4．能对各种磁性、非磁性物料进行探测。

5．用户可以选择是否使用DCS（集散控制系统）接口。仪器的启动、停止可进行远程控制,并可以将备妥、运行、故障等信息传给中控室。

6．控制箱采用IP54标准设计,防尘结构，内外喷塑，防腐性强。

7．灵敏度调节智能化。

8．可调品位，带速，矿种，稳定性好，使用性强。

9．通用性强，产品升级换代简单。

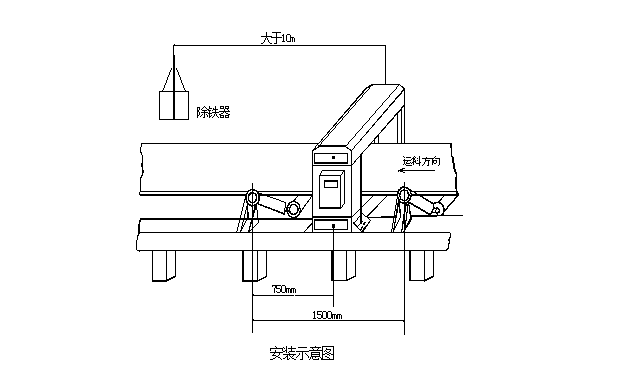

安装位置与注意事项

1)  传感器的底脚安装尺寸是按照GB.TD－75型胶带输送机架给定的尺寸，开孔直径为16mm,用14螺栓固定。

2)传感器的安装环境内应无大的金属构件移动，并尽量避开强电磁场的干扰，特别是对讲机.电焊机和大型机电设备等。

3) 金属探测仪应安装在两条托辊的正中间,与托辊之间的距离不得小于70cm.若托辊间的距离达不到要求.转动的托辊会对金属探测仪造成不稳定影响。

4) 皮带机的震动会对传感器的寿命和系统的稳定性有很大的影响,强烈建议在金属探测仪安装时单独做支架固定。

5) 安装时,传感器的底部与皮带底部不能有任何的接触，较佳距离是在皮带有物料时,皮带底部与传感器底部的距离为2～3cm为宜。

6) 如果探测仪与带式除铁器或盘式除铁器配合使用，传感器与除铁器的距离应大于2米，特殊情况，距离较近时，应根据现场条件来确定安装方法。

7) 安装完成后，应检查各部位的螺丝是否拧紧，否则在震动时容易产生误动作。

8) 拆卸后重装时，各部分连接务必牢靠，不可有接触不良的现象，否则会使检测不正常。

技术参数

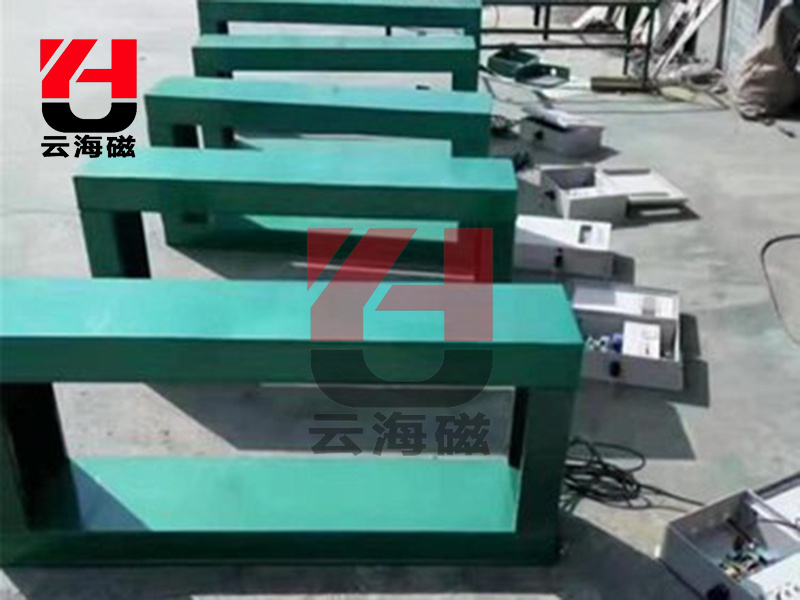

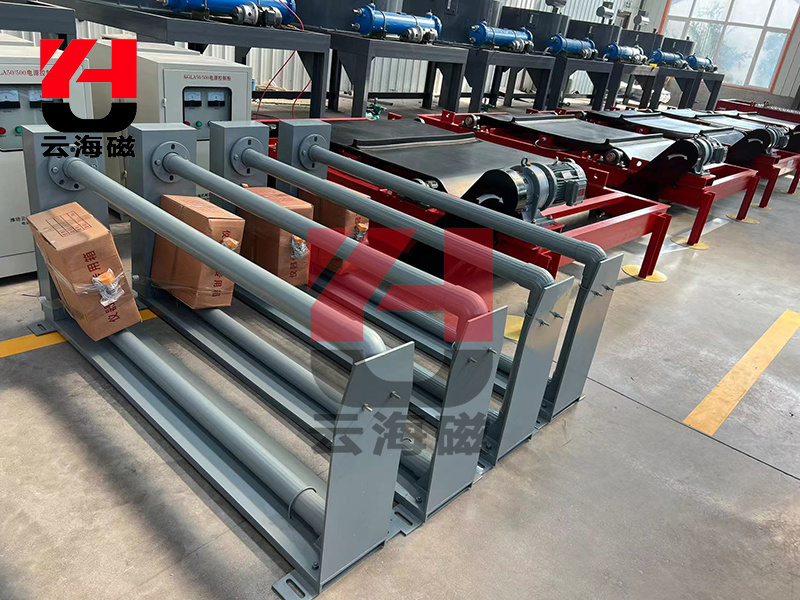

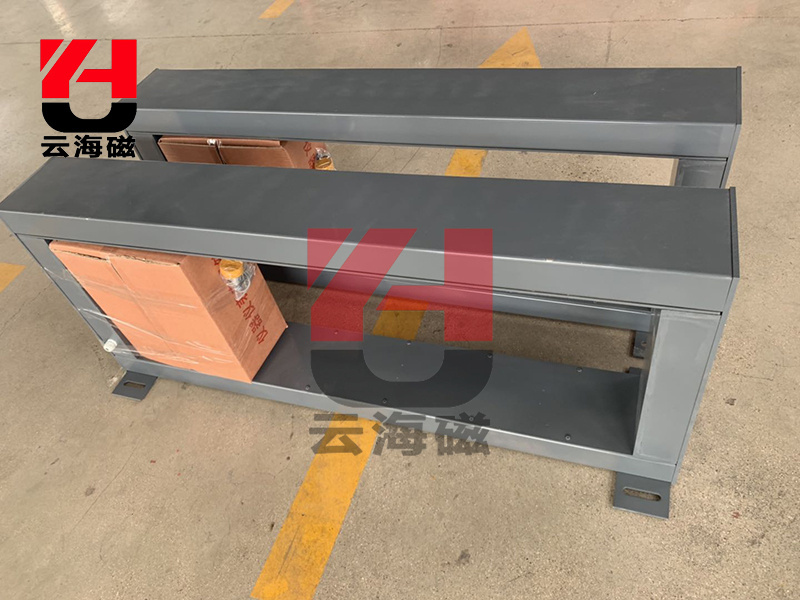

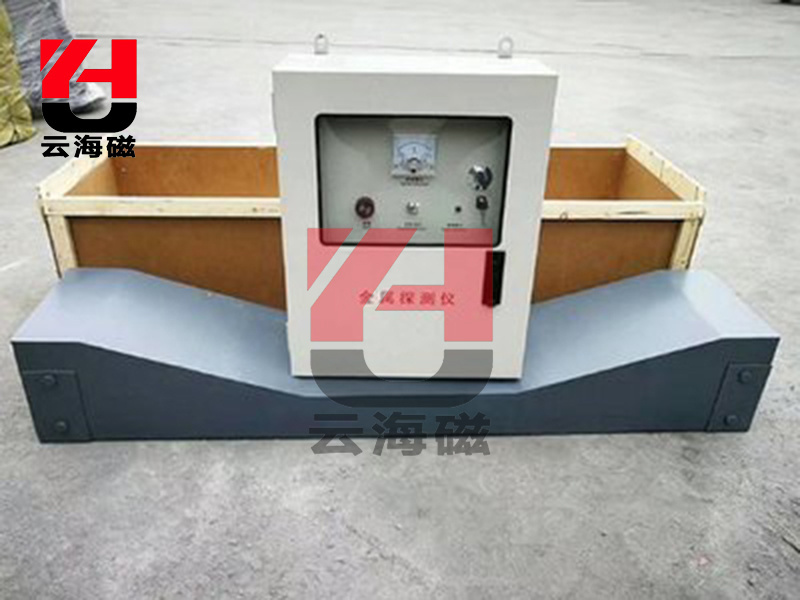

产品图片

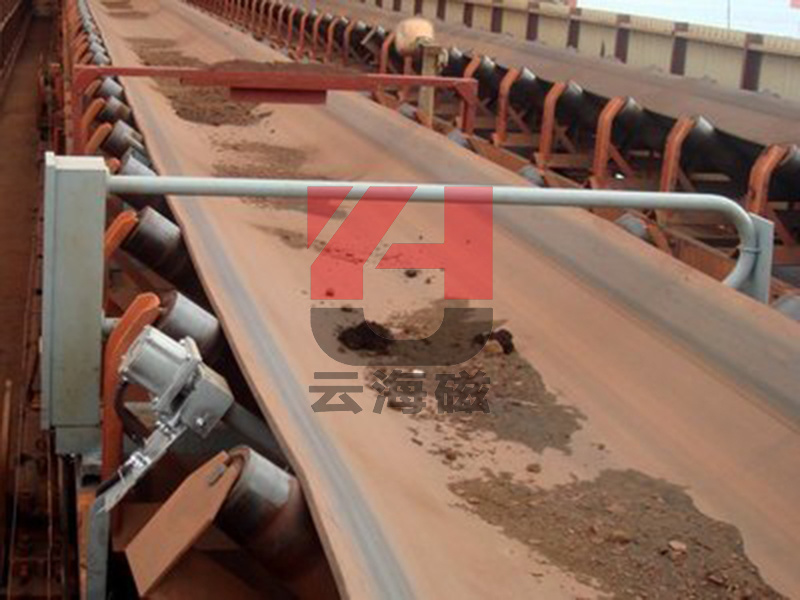

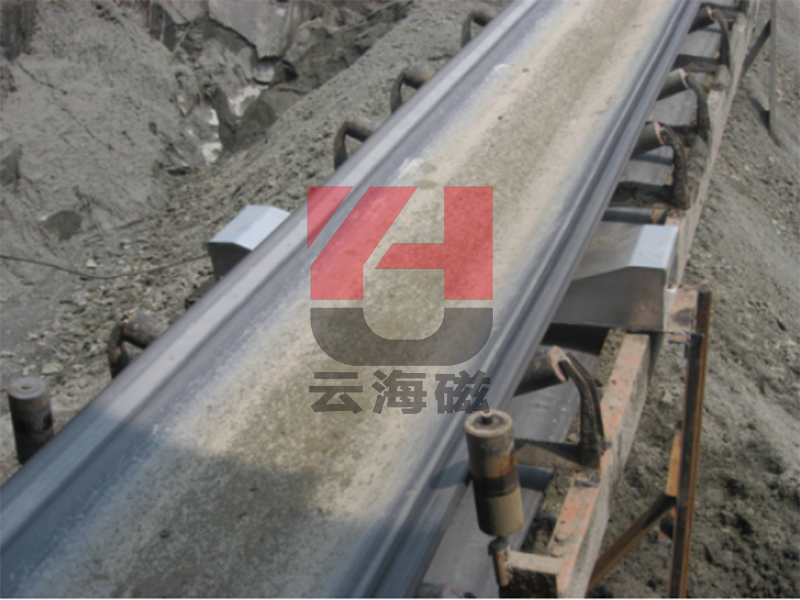

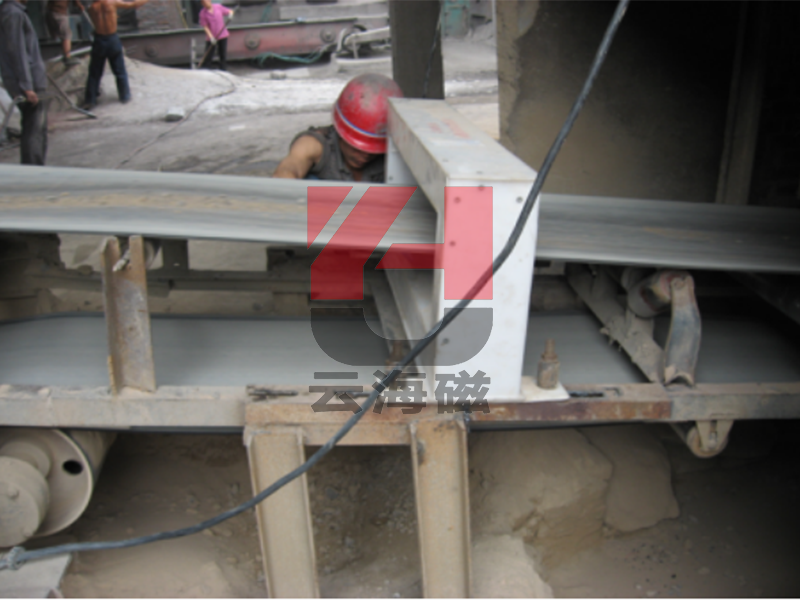

现场安装
