RCDEJ强迫油循环电磁除铁器

2025-10-17

RCDEJ强迫油循环电磁除铁器

适用范围

　　适应于输煤港口、大型火电厂、煤炭、矿山、冶金、建材、化工等行业对除铁要求特别高的场所，可在粉尘、潮湿、盐雾腐蚀严重的恶劣环境下正常工作。

工作原理

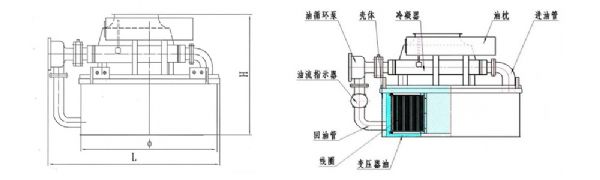

　　除铁器本体采用密封结构，内部采用电气绝缘性能好的变压器油作为冷却介质，当励磁线圈通电发热时，将热量传递给变压器油，通过变压器专用油泵循环，变压器油进入冷却器，热量由风机强行带走。励磁系统通电，产生强大的磁场，当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，吸附在除铁器表面上，断电后，铁杂质自动脱落，从而完成卸铁。

技术特点

1.采用变压器强迫油循环冷却技术，升温极低，冷却技术成熟、安全、可靠。

2.铁芯采用高导磁、高饱和感应强度的冷轧硅钢片制作，导磁率大大高于普通纯铁材料，大大减少了磁滞损失，提高了总磁场的稳定性。

3.除铁器磁路短、磁损耗小，磁场梯度大，除铁器能力强，除铁率高。

4.除铁器重量轻，结果紧凑、散热效果佳。

5.励磁线圈完全浸渍与变压器油中，通过风冷却器强制循环散热，线圈温升低，大大提高线圈的使用寿命。

6.控制柜采用二级管三相全桥整流，输出稳定可靠。

7.具有手动和集控两种操作方式，能满足多种场合的使用要求。

技术参数

型号/参数/项目		适用带宽 mm	额定吊高 h mm	磁场强度≈mT	励磁功率≤kW	风机功率KW	外形尺寸 L×Φ×H mm	适用带速≤m/s	整机重量kg
RCDEJ-10	T1	1000	300	90	6.5	0.25	1700 × 1300 × 1210	≤5.8	2000
	T2			120	9.5	0.25	1700 × 1300 ×1250		2350
	T3			150	5	0.25	1750×1350×1280		2870
RCDEJ-12	T1	1200	350	90	9	0.25	1750×1350×1250		2300
	T2			120	14	0.25	1750 ×1350 ×1280		2900
	T3			150	20	0.25	2000×1600×1380		4740
RCDEJ-14	T1	1400	400	90	14	0.25	1750×1350×1280		2900
	T2			120	20	0.25	2000 × 1600 ×1420		4740
	T3			150	29	0.25	2230×1830×1450		6760
RCDEJ-16	T1	1600	450	90	18	0.25	2000×1600×1420		4900
	T2			120	28	0.25	2230 × 1830 × 1450		6000
	T3			150	32	0.25	2350×1950×1480		7950




RCDEJ-18	T1	1800	500	90	26	0.75	2250×1850×1480		7000
	T2			120	32	0.75	2350×1950×1480		8000
	T3			150	40	0.75	2460×2060×1500		9900




RCDEJ-20	T1	2000	550	90	30	0.75	2400×2000×1480		7200
	T2			120	39	0.75	2500×2100×1500		9000
	T3			150	4	0.75	2660×2260×1500		11500




RCDEJ-22	T1	2200	600	90	39	0.75	2460×2060×1500		10300
	T2			120	42	0.75	2660 × 2260 ×1520		11800
	T3			150	45	0.75	2900×2500×1520		12500




RCDEJ-24	T1	2400	650	90	40	0.75	2660×2260×1520		12800
	T2			120	46	0.75	2850×2450×1550		14980
	T3			150	54	0.75	3050×2650×1580		16500
